ハイマスト照明システムとは何ですか?

抜粋/紹介:


大きな港、高速道路のインターチェンジ、またはコンテナヤードを夜に通過することがあれば、おそらく、上部にたくさんのライトが付いた非常に高いポールを見たことがあるでしょう。それらはの一部ですハイマスト照明システム.

人々はそれを単なる「投光器が付いた高いポール」だと考えることがあります。実際には、それよりも複雑です。実際のエンジニアリングプロジェクトでは、ハイマスト照明構造設計、風荷重計算、照明計画、メンテナンス システムが含まれます。

私は過去数年間、いくつかの庭照明プロジェクトに携わってきました。 1 つ気づいたことは、- 多くのクライアントが同じ質問をしていることです。ハイマスト照明とは一体何で、なぜ通常のフラッド ライトを使用しないのですか?

そこでこの記事では、実際のプロジェクト経験をもとにわかりやすく解説していきます。一部の部分は完璧な文法ではないかもしれませんが、アイデアは明確である必要があります。

ハイマスト照明システムとは何ですか?

A ハイマスト照明システムは、複数の強力な照明器具が通常 20 メートルから 40 メートルの高さの非常に高い鋼柱に取り付けられている照明構造です。

エンジニアは、エリアの周りに多数の小さな照明ポールを配置する代わりに、空間全体を照らすために非常に高いマストをいくつか設置します。

ハイマスト照明を使用する一般的な場所は次のとおりです。

• コンテナ港
• 高速道路のインターチェンジ
• 空港エプロン
• 物流ヤード
• スタジアムの駐車場
• 産業施設
• アイデアはシンプルです。高い位置に、広い光範囲をカバーします。

しかし、設計を始めると、計算することがたくさんあります。

ハイマスト照明システムの主要部品

ハイマスト照明システムはポールだけではありません。いくつかのコンポーネントが連携して動作します。

興味深い部分の 1 つは、降下システムです。

ほとんどハイマスト照明タワーを使用すると、メンテナンスのために照明リング全体を地上レベルまで下げることができます。工具を使って 30 メートルを登るのはあまり現実的ではなく、危険でもあるため、これにより修理が容易になります。

ハイマスト照明の一般的な高さ

プロジェクトごとに異なるマストの高さが使用されます。エリアのサイズと照明要件によって異なります。

以下は、エンジニアが初期の計画でよく使用する簡単なリファレンスです。

マストが高いほど、カバーエリアが大きくなります。しかし、距離が離れると光の強度が低下するという問題もあります。-

これは、逆二乗の法則により起こります。

簡単に言うと、光と地面の距離が2倍になると明るさは約1/4になります。したがって、高いポールには通常、より強力なライトが必要です。

ハイマスト照明のルーメンは何ルーメンですか?

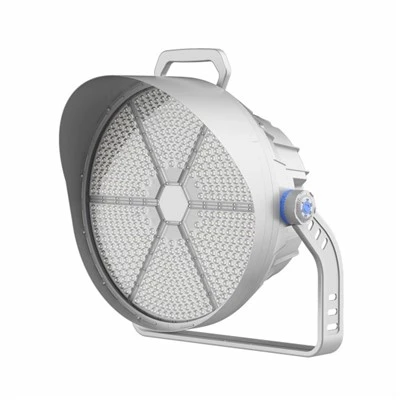

ハイマスト照明システムは通常、非常に多くの高ルーメンフラッドライト.

通常の街路灯はおそらく 5,000 ～ 10,000 ルーメンを生成します。
しかし、ハイマストの固定具ははるかに強力です。

以下はエンジニアが使用する一般的な構成です。

それで 1 つハイマスト照明タワーは簡単に 100 万ルーメン以上を生み出すことができます。

もちろんルーメン数から設計を始めるわけではありません。通常、エンジニアは地上でのルクス要件から開始します。

実際のプロジェクト例: 産業用コンテナヤード

庭の照明プロジェクトの小さな例を紹介しましょう。

プロジェクト情報:

• 面積：38,000㎡
• 目標照度：30ルクス
• マストの高さ: 30メートル
• 最初のステップは、総ルーメン要件を推定することです。

計算式（概算）：

• 合計ルーメン=面積 × ルクス ÷ 利用率
• 使用率=0.6 を想定します
• 38,000 × 30 ÷ 0.6 ≒ 1,900,000 ルーメン

次に、次のものを選択しました。

• 5本のハイマストポール
• 各ポールに 8 個の LED フラッドライトが付いています
• 各器具 50,000 ルーメン

マストあたりの合計出力:

• 8×50、000=400,000ルーメン
• システムの合計出力:
• 5 × 400、000=2,000,000 ルーメン

設置後の現場測定では平均32ルクスを示しました。プロジェクトの要件に従ってそれは許容されます。

完全な均一性ではないかもしれませんが、それでもコンテナの取り扱い作業には十分です。

エンジニアがハイマスト照明を使用する理由

ハイマスト照明システムが屋外の広いエリアで広く使用されている理由はいくつかあります。

1.広いエリアをカバー

1 本の高いマストで広いエリアをカバーできます。場合によっては、1 つのタワーが 6 ～ 10 本の標準的な照明ポールを置き換えることもあります。

これにより、設置と地下配線が簡素化されます。

2. 地面の障害物が少なくなる

コンテナヤードや物流センターでは、ポールが多すぎるとトラックの移動を妨げる可能性があります。

高いマスト照明により、地上空間がより開放的に保たれます。

3. メンテナンスの容易化

下降システムにより、技術者は照明リングを地面レベルまで下げることができます。

クレーンは必要ありません。メンテナンスが格段に楽になります。

4. より良い配光

高い位置からの光がより均一に広がります。

これにより、トラック、コンテナ、または機器によって生じる強い影が軽減されます。

エンジニアリング上のいくつかの課題

• ハイマスト照明は便利ですが、いくつかの課題もあります。
• 風荷重
• 30 ～ 40 メートルの鉄柱は強い風力を受けます。構造設計は次のような基準に従う必要があります。
• EN40
• アシュト
• 地域の風荷重規制
• そうしないと、ポール振動が発生する可能性があります。
• 基礎設計
• ハイマストポールには非常に強力な基礎が必要です。

一般的な基礎のサイズは次のようになります。

しかし、土壌の状態も重要です。柔らかい土壌の場合は、より大きな基礎が必要になる場合があります。

まぶしさの問題

照明器具は強力であるため、照準角度が悪いとグレアが発生する可能性があります。

ドライバーや機械のオペレーターは、光が視線に直接向けられると不快に感じることがあります。

したがって、設置時には適切な傾斜角度とビームの選択が重要です。

LED と従来のハイマスト照明の比較

以前は、ほとんどのハイマスト システムではメタルハライド ランプが使用されていました。現在、多くのプロジェクトが LED に切り替わっています。

ここで簡単な比較をしてみます。

LED システムも即座に起動し、メンテナンスの必要性が少なくなります。

多くの改修プロジェクトでは、LEDハイマスト照明.

ハイマスト照明をいつ使用する必要がありますか?

ハイマスト照明は通常、次のような場合に適しています。

• 照明面積が10,000㎡以上
• 取り付け高さ 20 メートル以上
• 広くて開放的な屋外空間
• 均一な照明の必要性

小さな駐車場や建物の入り口などの小さなエリアでは、通常、通常の投光照明ポールの方が経済的です。

最終的な考え

それで、とは何ですかハイマスト照明システム?

簡単に言うと、これは非常に高いポールと複数の高出力フラッド ライトを使用する照明ソリューションであり、広い屋外スペースを効率的に照らすように設計されています。{0}

しかし、エンジニアリングの観点から見ると、単に高いポールを設置するだけではありません。適切な設計には、ルクス レベル、ルーメン出力、風荷重、基礎強度、照明分布を計算する必要があります。

適切に実行されると、ハイマスト照明システム20 年以上安定して動作し、港、高速道路、産業施設に安定した照明を提供します。

正直に言うと、-よく設計されたハイマストの照明設備が夜間に設置され、わずか数本の塔から庭全体を照らしているのを見たら、とても印象的です。-
