産業用LED照明 インテリジェント制御システム セレクションガイド

導入

伝統的産業用照明は、高エネルギー消費、複雑なメンテナンス、限られた調整機能という 3 つの主要な課題に直面しています。通常、照明は工場の総電力使用量の 20% ～ 40% を占めます。メタルハライドランプや蛍光灯は発光効率が低いため、連続使用すると電気代が常に高くなります。天井が 10 メートルを超えるハイベイ倉庫では、備品の交換には昇降プラットフォームが必要であり、故障は予測できません。照明は完全にオンまたはオフになるため、日中は窓の近くのエリアが点灯し、休憩中やスペースが空いている夜間は照明が点灯したままになります。

LED は効率の問題に対処し、同等の明るさのメタルハライド ランプよりも 60% 以上少ないエネルギーを使用します。-しかし、インテリジェントな制御は、照明をコストセンターから戦略的ツールに変えるものです。世界の LED 産業用照明市場は 2025 年までに 77 億 9,800 万ドルに達すると予想されており、新規プロジェクトの 60% 以上にインテリジェント制御システムが組み込まれています。 2026 年 2 月、浙江省照明器具協会は「産業プラントにおけるインテリジェント照明の技術仕様」(T/ZALI 0017-2025) を発表し、インテリジェント照明の業界標準を確立しました。

コアT技術建築

このシステムは、センサー データの取得 (照度、人や車両の動き) → コントローラーの意思決定 (事前に設定された戦略に従って調光値を計算) → 照明器具の実行 (駆動電源の出力調整) の 3 つの層で構成されています。{0}}

 有線制御

DALI/DALI-2 (IEC 62386 標準): DALI-2 は双方向通信を導入し、照明器具のステータス、エネルギー消費、および障害の監視を可能にします。これにより、センサーとスイッチへの直接バス アクセスが可能になり、厳格な相互運用性認証が必要になります。各フィクスチャには、正確な制御を実現するための固有のアドレスがあります。

インフィニオン テクノロジーズは、大手アルミニウム グループの生産拠点で完全な DALI-2 プロジェクトを実施し、約 1,000 台のドライバー電源を導入し、2025 年の DALI 中国賞で「産業空間」部門の銀賞を受賞しました。別の企業は、瀋陽の新工場に 6,000 台以上の照明器具用の DALI-2 システムを導入し、個々のランプのアドレス指定、ゾーン管理、および一定の照度制御をサポートしました。

• 0-10V/1-10V: クラシックで互換性が高く、コスト効率の高いソリューションです。フィードバックのない一方向通信を提供し、個々の器具の制御はサポートしません。このアプローチは、予算が限られており、精度の要件が低いプロジェクトに適しています。

• KNX: 照明、空調、カーテン、セキュリティなどのシステム統合を管理するビルディング オートメーション標準。 DALI は調光の実行を処理し、2 つのシステムは補完的です。

• PLC 電力線キャリア: 既存の電力線を信号伝送に使用するため、追加のケーブル配線が不要になります。江西銅業の徳同大山工場ではこのソリューションを採用しています。新しいケーブル配線が現実的でない大規模プロジェクトに適しています。-

有線の利点: 電磁干渉の影響を受けず (大型モーターや周波数コンバーターを使用する作業場では重要)、信号が安定しています。短所: 初期のケーブル配線コストが高く、改造作業が膨大になります。

ワイヤレス制御

• Zigbee/スレッド: これらの自己組織化ネットワークは、マルチホップ リレーをサポートしており、高密度の照明環境に適しています。{0}{1}{2} DALI Alliance は、Zigbee と DALI を統合するための標準をリリースしました。

• Bluetooth メッシュ: モバイル デバイスへの直接接続により、高帯域幅と低遅延を実現します。各フィクスチャは独立してアドレス指定できるため、頻繁な調整や柔軟なグループ化に適しています。

• LoRa/NB-IoT: これらのテクノロジーは、数キロメートルの伝送距離と強力な信号透過性を提供します。浙江省中国タバコ寧波タバコ工場は、LoRa を使用して「スマート照明ネットワーク」を確立しています。屋外の保管場所、物流パーク、工場の道路に適しています。

ワイヤレスの利点: 設置の人件費を 70% 削減し、迅速な導入を可能にし、柔軟な拡張を可能にします。欠点としては、電磁干渉の影響を受けやすいことや、壁を介した信号の減衰が挙げられます。

実際の実装: 有線と無線のハイブリッド システム。バス層 (DALI/KNX) はコア照明回路を管理し、10 ミリ秒未満の遅延で信頼性を確保します。ワイヤレス層 (Zigbee、Bluetooth、または LoRa) はセンサーとモバイル デバイスを接続します。プロトコル変換ゲートウェイにより相互運用性が保証されます。

実践的なアプローチ：有線+無線のハイブリッド。バス層 (DALI/KNX) がコア照明回路を制御し、信頼性 (レイテンシー) を確保します。<10ms); the wireless layer (Zigbee/Bluetooth/LoRa) connects sensors and mobile terminals. Protocol conversion gateways facilitate interoperability.

主な制御戦略

誘導制御により、人や車両が近づくとライトが点灯し、離れると消灯します。これは業界で最速の返品戦略です。-

PIR パッシブ赤外線: 人/機器からの赤外線放射の変化によってトリガーされます。ハイベイの PIR カバー範囲は 10～15 メートルです。-極めて低い消費電力 (<0.5W), but sensitivity decreases in summer when workshop temperatures approach body temperature; requires unobstructed line of sight.

マイクロ波レーダーセンシング (5.8GHz ドップラー効果): 反射波周波数の変化に基づいて動きを判断します。感知範囲は 10-20 メートル、非金属の隔壁を貫通し、温度の影響を受けません。消費電力1-2W。振動する機械の近くで誤って作動する可能性があります。

Selection: High-bay warehouses, partitioned workshops → Microwave radar; Narrow passageways, ultra-high spaces (>13メートル) → ハイ-ベイPIR。

省エネ: センサー-ベースの制御により、照明の電力消費を 30% ～ 60% 削減できます。張家口タバコ工場では、インテリジェントな制御により照明と生産サイクルがリンクされ、1 日のランプの平均稼働時間を 30% 削減し、ランプの寿命を 2 ～ 3 年延長しています。

一定照度制御 (昼光補正): 窓エリアの照度センサーが目標照度 (例: 300 ルクス) を維持します。明るい太陽光の下では照明が自動的に暗くなり、曇りの日には明るくなり、自然光を最大限に活用します。デルタのビルディング プロジェクトでは、一定の光制御と日よけを組み合わせて、年間 826,000 kWh の電力を節約し、これは 40% の省エネ率に相当します。

スケジュール制御: シフトに応じて仕事、休憩、夜間モードを自動的に切り替え、シフト終了後のライトの点灯を防ぎます。

ワンクリックでのシーン切り替え: 精密加工、溶接、検査エリアに応じて、異なる照度や色温度をプリセットします。瀋陽にある ZF の柔軟な生産ラインは、3000K から 6000K までの調整をサポートしています。

アプリケーションソリューションT典型的なシナリオ

工場改修データ: 電解アルミニウム工場において、DALI スマート照明は 30% 以上のエネルギー節約と 35% のランプ寿命の延長を達成しました。 ASP 物流パークでは、エネルギー節約率が 72% に達し、年間 300 万 kWh 以上の電力削減と年間 164 万元のコスト削減が実現しました。石油化学工場では、6,600 台の照明器具を改修した結果、87% の省エネ率を達成し、年間 300 万 kWh 以上の電力を節約し、年間コストを 200 万元近く節約できました。

三重の実質的なメリット

省エネ: 実際の発電所の測定に基づいて、インテリジェント制御により従来の照明と比較して電力を 75% ～ 85% 節約します。産業および倉庫環境では、電力の節約は 60% を超え、投資回収期間は 1 年未満です。センサーによりアイドル動作が排除され、一定の照度により日中の過度の明るさが防止され、時間制限された照明により作業後に照明がオンのままになることがなくなります。-この 3 つの利点があります。

スマート メンテナンス:-各ライトのステータス、温度、故障をリアルタイムで監視することで、自動レポート、位置情報の更新、寿命の警告が可能になります。これにより、メンテナンスが事後対応の修理レポートから事前のシステム警告に移行し、手動による検査コストが削減され、高所作業に伴うリスクが最小限に抑えられます。

ESG サポート: 視覚化されたエネルギー消費データは、企業が LEED 認証とグリーン ファクトリー評価を取得するのに役立ちます。ハルビン石化プロジェクトは二酸化炭素排出量を年間 2,000 トン以上削減し、プロロジス プロジェクトは二酸化炭素排出量を年間平均 1,750 トン削減します。

キーの選択手順

1. プロジェクトの性質: 新しいプラント建設の場合は、1 回限りのソリューション用にゼロから設計されたインフラストラクチャを備えた有線 DALI-2 を使用します。- ZF と大規模なアルミニウム生産拠点はこのアプローチを採用しています。既存のプラントの改修では、無線 (Bluetooth メッシュ/Zigbee) または有線と無線のハイブリッド アプローチを使用して、生産への影響を最小限に抑えながら設置の人件費を 70% 削減します。浙江タバコ社は改修に LoRa を使用しました。

2. 環境: 強い電磁干渉 (大型モーター、周波数変換器、溶接機) → 有線 DALI または適切なシールドが必要です。粉塵/高温/湿気 → IP65+ 保護、マイクロ波レーダーセンサー (温度に敏感ではありません)。可燃性および爆発性の環境 → 防爆ワイヤレスで電気火花を軽減します。-

3. スケーラビリティ: システムが BMS または EMS 統合をサポートしていることを確認します。 DALI-2 はデフォルトで IoT 統合をサポートします。堅牢なシステムには、Modbus および BACnet インターフェイスが含まれます。 ZF のプロジェクトは、AGV ナビゲーションおよびデジタル ツインとの将来の統合をサポートするために、IoT インターフェイスを予約しました。照明システムは、独立したシステムとしてではなく、産業用インターネットへのエントリ ポイントとして機能する必要があります。

製品の推奨事項

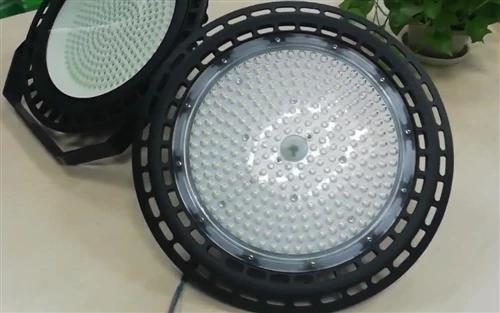

最大限のエネルギー効率を求める施設チーム向けの HL06 シリーズUFO LED ハイマウント ライト-優れたフィールドパフォーマンスを実現します。世界的に信頼されている企業が開発LED照明メーカー、このシリーズは、過酷な産業環境で優れた耐食性を実現する静電スプレーを備えた高圧ダイカスト アルミニウム本体を備えています。{0}高度な換気および放熱構造により、対流熱管理が最適化され、光源がより低い温度で動作することが保証されます。-

HL06 プラットフォームは、150 lm/W の発光効率と、100W、150W、200W、240W の複数の電力オプションを提供します。 AC100 ～ 277V の幅広い電圧入力をサポートし、力率は 0.95 以上、演色評価数 (CRI) は 70 以上です。90 度または 120 度のプロフェッショナルなビーム角度が利用可能です。このシリーズには、安定した 0 ～ 10 V の調光機能が標準装備されており、インテリジェントな制御システムとのシームレスな統合を可能にし、企業がエネルギーコストを迅速に削減できるようにします。

よくある質問 (FAQ)

結論

スマート照明は、センサー ネットワーク、制御決定、効率的な実行の閉ループを形成します。これはエネルギーの節約だけでなく、運用とメンテナンスの変革でもあります。-事後対応の修理から事前の早期警告へ、不要な照明からオンデマンド使用へ、-孤立したシステムから統合された産業用 IoT ノードへ。{2}} 2026 年の「産業プラントのスマート照明に関する技術仕様」の施行に伴い、業界は導入の検討から効果的な導入に重点を置くようになりました。早期に計画を立てると、長期的なメリットが得られます。-
